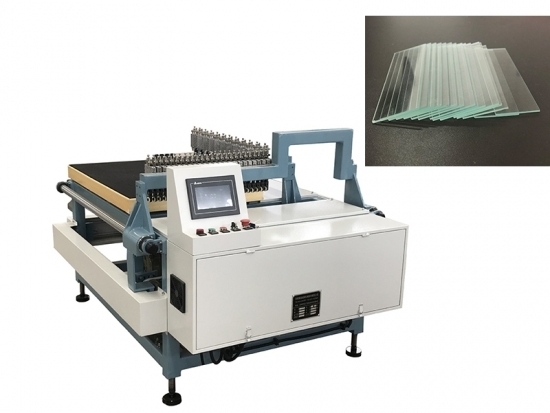

Machine de découpe de lames de microscope (semi-automatique)

Machine de découpe de verre semi-automatique

A. description du produit

Table de découpe de précision à double pont de type viaduc semi-automatique avec coupe à plusieurs couteaux à haute efficacité, précision précise, adaptée à la découpe jetable de grands verres en petits morceaux. Notre smachine de découpe de verre semi-automatiquee appuyez uniquement sur le panneau de commande du dispositif automatique, le moteur pas à pas entraîne la découpe automatique à double faisceau, coupant la double prise automatique une fois terminé.

B. principe de fonctionnement

Mode de coupe mobile à double faisceau

ï¼1ï¼Partie de marche : pour le mouvement en ligne droite bidirectionnel des axes X et Y, faisceau d'entraînement du moteur pas à pas de l'axe X à la vitesse de coupe lente, coupe après retour rapide à l'origine de la pièce, puis l'axe Y fonctionne de la même manière.

ï¼2ï¼Partie de coupe : la poutre de coupe X, Y est équipée d'un certain nombre de boîtes de couteaux de coupe, qui peuvent être ajustées entre la distance. Pour obtenir la taille du changement de verre taillé

ï¼3ï¼Toutes les actions ci-dessus sont centralisées et contrôlées par PLC, l'interface d'affichage est affichée en chinois et en anglais et les données d'entrée sont directement contrôlées.

C. paramètre

Taille maximale de coupe : 930*630 (mm)

Taille minimale de coupe : 76,2 x 25,4 (mm)

Quantité de coupe: X-14pcs, Y-26pcs.

Table de travail : 950x 650 (mm)

Épaisseur de coupe : 1 mm

Opérateur : 1-2 personnes

L'efficacité de coupe: 1-2 feuilles/min

Parallélisme de coupe : ⤠0,15 mm

Diagonale : ⤠0,25 mm

Moteur pas à pas : 400 W*2 Changzhou Meigang

Aérateur : 0,75 kW Shanghai

Automate : Delta

Écran tactile : Delta

Axe optique de transmission : arbre dur de 40 diamètres

Bande transporteuse : courroie Foshan Fu Jia Da

Puissance totale : 1,55KW

D. champ d'application

Convient au verre de meubles, au verre électrique, au verre de mur-rideau, au verre creux et à d'autres opérations de traitement en profondeur.

La nouvelle table de découpe semi-automatique de notre entreprise présente les avantages suivants par rapport aux mêmes produits de l'industrie :

Le fonctionnement de la table de coupe du moteur adopte un moteur pas à pas importé de haute puissance (25 N.m), un couple élevé, pas de bruit, d'excellentes performances de freinage.
