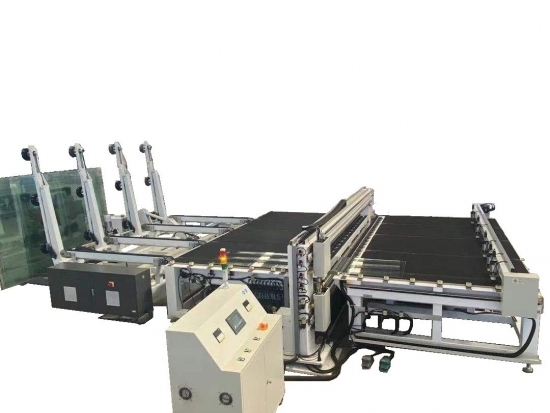

Machine de découpe de verre feuilleté entièrement automatique

Le seul brevet pour la découpe du verre feuilleté en Chine

Cette machine est une nouvelle génération de machine de découpe de verre feuilleté entièrement automatique développée par notre société ces dernières années. Il présente les caractéristiques d'un fonctionnement simple, d'une grande adaptabilité et d'une grande précision de coupe.

A.Structure de la machine

Le cadre a été fabriqué avec un tube d'acier carré international et un fer en boîte par soudage. La position clé avait été le traitement de recuit et fraisage au portique. Le cadre a une stabilité et une résistance élevées.

Construction en deux parties pour assembler la machine. La première partie est la partie d'alimentation et de transmission auxiliaire artificielle, équipée d'un système de positionnement automatisé. Le deuxième paragraphe contient le système de coupe à couteaux supérieur et inférieur, le système de coupe de film, le système de chauffage et le système de décharge auxiliaire.

B.Paramètres Machine

1. Taille d'installation de la machine : 6735 * 5640 * 1412 mm (estimée)

Taille d'emballage 2.Machine : 11700 * 2260 * 1500 mm (conteneur de 40 pieds)

3.Poids : environ 3 000 KG

4. Plage de traitement de la taille de verre : 400 * 400 mm --- 3 700 * 2500 mm

5. Plage de traitement de l'épaisseur du verre : 3+X+3 mm --- 8+X+8 mm

6. Vitesse de coupe : couper 1 à 2 fois en une minute

7. Temps de chauffage : Ajuster par l'opérateur

8. Vitesse de déplacement de la tête de coupe à portique : 0 --- 80 m/min.

9.Pression de la coupe et de rupture : Contrôle de la vanne proportionnelle pneumatique

C. Configuration de la machine ï¼Peut spécifier la configurationï¼

1. Moteur : SERVO MOTEUR Delta

2.Conduite : Delta

3. Automate et écran tactile : Delta

4. Éléments électriques : CHINT

5.Programme : Auto-conception

6.Tube chauffant : Chine

7.Courroies de distribution et roues : Chine

8. Cylindre à air et couteau : auto-conception

9. Roues à couteaux : importées du Japon

10. Moteur de ventilateur : Chine

11.Arbre de transmission : Chine

12. Feutre de table : importé

13. Vanne de commande proportionnelle : SMC du Japon

14. Châssis de la machine : soudage de tubes carrés

15. Couverture en tôle : spray plastique/peinture

D. Description du flux de travail

Interface homme-machine Paramètres du système de réglage HMI tels que la largeur, la longueur du verre, la pression du couteau, etc. verre en fonction de la taille de coupe de l'entrée. Il existe un système de localisation. Tête de couteau à zéroä¸ä¸Couteau inférieur pneumatique, coupe par roue de couteau supérieure et inférieureï¼Il y a un système d'injection automatiqueï¼ä¸ä¸Coupe et levageä¸ä¸La presse supérieure démarre la presse et la surface inférieure se brise ouvertä¸ä¸Sous la tige supérieure du verre, la surface supérieure du verre se brise ouvertä¸ä¸La barre chauffante commence à chaufferä¸ä¸La ventouse à vide absorbe le verre des deux côtés de la ligne tangente et sépare le joint de coupeä¸ä¸Film de coupeï¼PVB ou EVAï¼ä¸ ä¸L'action de coupe est terminée et l'ensemble de l'artefact est transféré à la position tangente du segment suivantï¼Si vous devez vous retourner et coupez, vous devez le faire manuellement. La coupe entière est terminée. Déplacez manuellement le verre traité vers le support coulissant inférieur avec l'ensemble flotteur pneumatique.

E. Avantage

1. L'ensemble de la machine est équipé d'un positionnement automatique. Les dimensions de longueur et de largeur à traiter peuvent être définies manuellement sur l'interface homme-machine, ce qui compense les défauts d'imprécision et de faible efficacité de production causés par les générations précédentes de positionnement manuel.

2.Adoption d'un servocommande complet, de performances stables, d'une précision garantie et d'une efficacité doublée.
